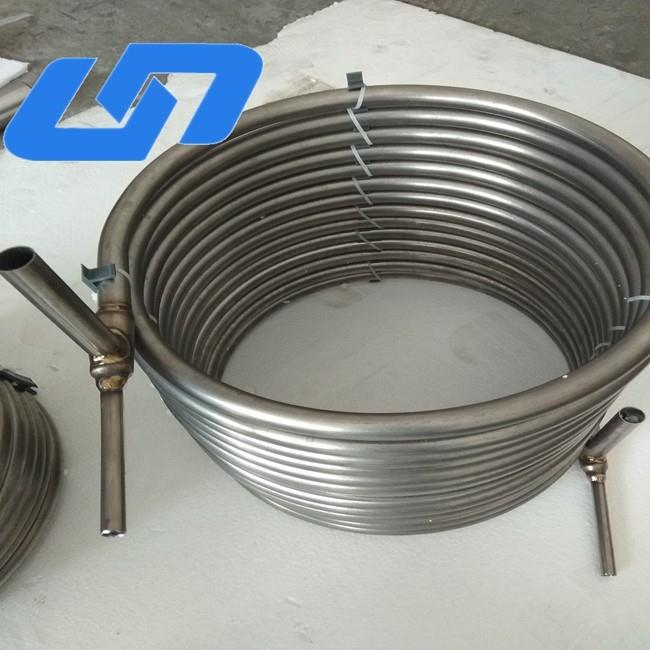

Титановий теплообмінник
матеріал:
1. Титан всередині і зовні
2. Внутрішня різьбова труба з чистого титану
3. Зовнішній чистий титан
4. Мідна труба, що містить фтор
5. Рот із чистого титанового дроту
Введення продукту
Існує багато типів титанових теплообмінників, серед яких найчастіше використовується титановий спіральний коаксіальний трубчастий теплообмінник. Теплообмінник із титановим спіральним коаксіальним корпусом: це концентричний круглий корпус, з’єднаний двома стандартними трубками різного розміру. Зовнішня частина називається стороною оболонки (легкова трубка з чистого титану), а внутрішня — стороною трубки (спіральна труба з чистого титану). Два різні середовища можуть текти протилежно (або в одному напрямку) на стороні оболонки та на стороні труби для досягнення ефекту титанової теплообмінної спіралі.
Опис продукту
Модель | потужність | Швидкість потоку (m3/h) | Вхід/вихід холодоагенту (мм) | Вхід/вихід води (мм) |
CS-Z1PKF | 1 к.с. | 0.7m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z1.5PKF | 1,5 к.с | 1m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z2PKF | 2 к.с. | 1.5m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z3PKF | 3 к.с. | 2.8m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z5PKF | 5 к.с. | 4.5m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z8PKF | 8 к.с. | 7m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z10PKF | 10 к.с. | 8.6m3/h | Ø19/Ø25 | Ø50 |
CS-Z15PKF | 15 к.с. | 15m3/h | Ø19/Ø25 | Ø63/Ø75 |
Відстань між входом/виходом води H1 (мм) | Діаметр форми D (мм) | Розмір LXDXH (мм) | Розмір упаковки ДХШХВ (мм) | Вага (кг) |
235 | Ø200 | 285X220X455 | 295X230X485 | 3.5 |
285 | Ø200 | 285X220X505 | 295X230X535 | 3.7 |
385 | Ø200 | 285X220X605 | 295X230X635 | 3.9 |
485 | Ø200 | 285X220X715 | 295X230X760 | 5.2 |
685 | Ø250 | 340X270X915 | 350X280X960 | 6.5 |
755 | Ø250 | 340X270X995 | 350X280X1045 | 10.6 |
875 | Ø250 | 340X270X1145 | 350X280X1160 | 11.6 |
890 | Ø315 | 410X340X1190 | 420X350X1210 | 12.8 |
Переваги
Титанова спіральна трубка - це посилена теплообмінна трубка з двосторонніми кільцевими спіральними гофрованими канавками, обробленими за спеціальною технологією. Титанова спіральна труба має характеристики гарної стійкості до корозії, високої надійності, тривалого терміну служби та розумної економії. Титановий спіральний теплообмінник типу «труба в трубі» покращує загальні вимоги до кожухотрубного теплообмінника щодо температури, тиску, потоку та теплового навантаження. Метод конструкції та технологія обробки є зрілими, і їх можна використовувати в певних умовах корозійного середовища. Найвидатнішою перевагою теплообмінника типу «труба в трубі» з титановою різьбою є те, що він може змушувати рідину перехресно протікати через пучок труб кілька разів відповідно до заданого шляху, щоб ступінь турбулентності рідини міг постійно підвищуватися. для досягнення мети підвищення теплопередачі.
